粉末冶金強度不足時，不要急著換材料，先考慮這五種工藝方法

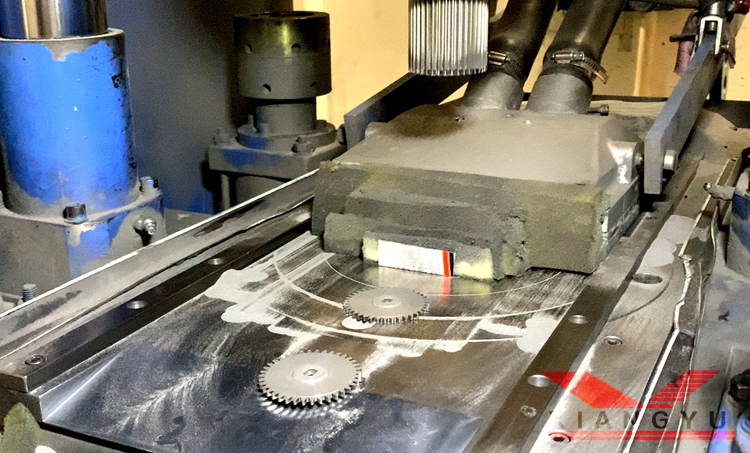

當粉末冶金零件的強度無法滿足工況要求時，很多采購的第一反應是"換成更貴的材料"（如從鐵基換成鐵鎳合金）。但實際上，在換材料之前，有五種工藝方法可以在不換材料的前提下顯著提升粉末冶金件的強度，而且成本增幅往往比換材料小得多。

這五種方法是：熱處理、復壓復燒、液相燒結、合金化設計和結構優化。

方法一：滲碳熱處理——提升表面硬度和疲勞強度的首選

滲碳熱處理是粉末冶金高強度零件最常用的工藝方法。將零件置于滲碳氣氛中加熱，碳原子滲入表面形成高碳層，然后淬火得到馬氏體組織，表面硬度可達HRC 55~62，心部保持良好韌性。

滲碳熱處理后，零件的表面耐磨性和疲勞強度可提升2~3倍，是汽車傳動齒輪和電動工具齒輪的標準工藝。翔宇粉末冶金配備滲碳爐，可對鐵基粉末冶金零件做滲碳熱處理。

方法二：復壓復燒——將密度提升到接近鍛件水平

復壓復燒（壓制-燒結-再壓制）是提高粉末冶金密度的有效方法。首次壓制和燒結后，再進行一次高壓再壓制，可以將密度提升至理論密度的95%~98%，強度接近鍛件水平。

代價是成本增加約30%~50%，且需要額外工序。適用于對強度要求極高的精密零件。

方法三：液相燒結——銅熔滲大幅提升致密度

液相燒結是在鐵基粉末冶金毛坯中滲入銅或銅合金粉末，燒結時銅熔化填充孔隙，可以將密度提升至95%以上，同時改善合金成分分布。銅熔滲鐵基粉末冶金是提升強度和耐磨性的高性價比方案。

方法四：合金化設計——用更合理的材料配方解決問題

如果熱處理后強度仍不夠，可以考慮合金化設計：在鐵基粉末中加入鎳、鉬、銅等合金元素，改善燒結后的組織結構和力學性能。鐵鎳合金是粉末冶金中綜合性能最好的材料之一，強度、韌性、耐磨性全面優于普通鐵基。

中山翔宇粉末冶金——熱處理工藝全覆蓋，支持強度升級方案定制

中山市翔宇粉末冶金制品有限公司，深耕粉末冶金定制27年，配備滲碳爐、真空燒結爐等全套熱處理設備，可根據強度要求出具熱處理升級方案，幫助客戶在不換材料的前提下實現強度達標。

如粉末冶金零件強度不達標，歡迎提供樣品和工況要求，翔宇粉末冶金免費評估并出具強度提升方案。
